軸流泵是利用葉輪在水中旋轉時產生的推力將水提升的，這種泵由于水流進入葉輪和流出導葉都是沿軸向的，故稱軸流泵。
軸流泵按泵軸的安裝方式分為立式、臥式和斜式三種，它們的結構基本相同。目前使用較多的是立式軸流泵。主要零部件有：喇叭管、葉輪、導葉體、出水彎管、軸和軸承、填料函等。

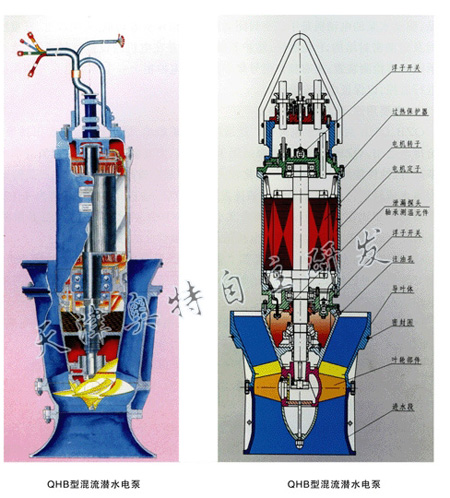

QZ系列潛水軸流泵概述

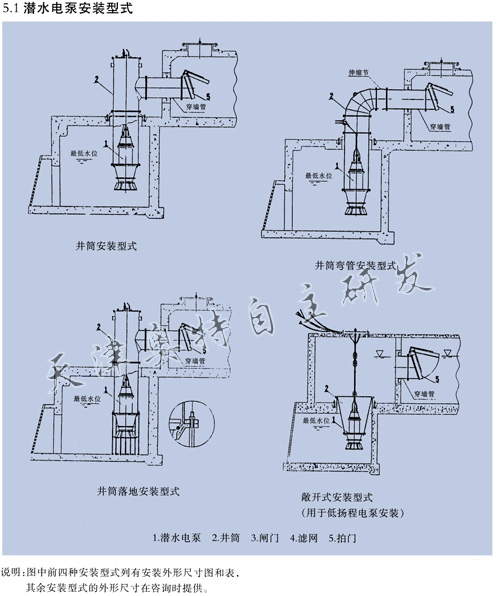

進出水流道安裝方式
1. 進水流量：按樣本外形安裝圖推薦形式，泵在液體中最小淹沒深度應大于圖中值。
2. 出水方式：拍門或其他方式。
3. 安裝方式：彎管懸吊、井筒懸吊、混凝土研制井筒式。
電機
潛水電機
功率等級：電氣性能指標符合GB756
防護等級：IP68
冷卻方式：ICWO8A41
基本安裝形式：IM3013
電壓等級：≤355kw、電壓為380V或660V
＞355kw、電壓為380V、660V、6Kv、10kV
絕緣等級：F
額定頻率：50Hz
電纜長度：10m
軸封
設有兩道或三道機械密封。第一道與水直接接觸的機械密封一般為碳化硅，第二、第三道一般為石墨對碳化硅。
防漏保護
QZ、QH系列泵設有防漏保護傳感器。當油室、電機腔或接線盒內被水滲漏時，傳感器發出警報或停機，并保留故障信號。
過熱保護裝置
潛水電機繞組中設有過熱保護器，當溫度超過規定時，發出信號或停機。
轉向
從電機上方看，葉論順時針?lè)较蛐D(zhuǎn)。
應用范圍
QZ系列潛水軸流泵、QH系列潛水混流泵廣泛使用于工農業輸送水、城市給水、輕度污水排放及調水工程。
工作條件
不超過50℃的清水及類似清水的其他液體。
|
