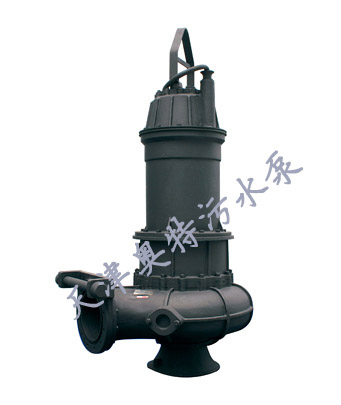

污水潛水泵是一種泵與電機連體,并同時潛入液下工作的泵類產品,與一般臥式泵或立式污水泵相比,排污泵明顯具有以下幾個方面的優點:
1.結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。
2.安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。
3.連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。
4.不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。
5.振動噪聲小,電機溫升低,對環境無污染。
正是由于上述優點,排污泵已越來越受到人們的重視,使用的范圍也越來越廣,由原來的單純地用來輸送清水到現在的可以輸送各種生活污水、工業廢水、建筑工地排水、液狀飼料等等。在市政工程、工業、醫院、建筑、飯店、水利建設等各行各業中起著十分重要的作用。
排污泵現狀:
潛水排污泵因其安裝簡單、占地面積小、維護方便、無噪聲等優點，在工程中廣泛用于市政工程、工廠、商業、醫院、賓館、住宅區等的污水排放。
目前市場上銷售的排污泵多為立式布置，泵與電動機同軸，這樣就使得轉動部件的重量與葉輪承受的水壓方向向同；其次，潛污泵是在液下使用，輸送的污水介質中含有雜質、淤泥等物質；第三，潛污泵屬于離心泵的一種，在其運行時，功率總是隨著流量的增加而增加，當流量超過設計流量并達到一定值時，電機就會因過載而燒毀。
為了提高排污泵的壽命,現在國內外大部分廠家都在泵的保護系統上想辦法,即在泵發生泄漏、過載、超溫等故障時能進行自動報警,并自動停機備修。可是我們認為,在排污泵中設置保護系統很有必要的,它能有效地保護電泵的安全運行。但這并不是問題的關鍵,保護系統只不過是在泵發生故障后的一種補救辦法,是一種比較被動的辦法。問題的關鍵應該是從根本著手,徹底解決泵在密封、過載等方面的問題,這才是一種較為主動的辦法。為此我們把副葉輪流體動力密封技術及泵的無過載設計技術應用于潛水排污泵中來,較大提高了泵密封可靠性和承載能力,延長了泵的使用壽命。
一、副葉輪流體動力密封技術的應用
所謂的副葉輪流體動力密封是指在泵的葉輪后蓋板背面附近同軸反方向安裝一開式葉輪。當泵工作時,副葉輪隨泵主軸一起旋轉,副葉輪中的液體也會一起旋轉,轉動的液體會產生一個向外的離心力,這個離心力一方面頂住流向機械密封處的液體,降低了機械密封處的壓力。另一方面阻止介質中的固體顆粒進入機械密封的摩擦副中,減少機械密封磨塊的磨損,延長了其使用壽命。副葉輪除了起到密封作用外,還可以起到降低軸向力的作用,在潛污泵中軸向力主要是由液體作用在葉輪上的壓差力和整個轉動部分的重力所組成,這兩個力的作用方向是相同的,合力是由兩個力相加而成�？梢钥闯�,在性能參數完全相同的情況下,潛污泵的軸向力比一般臥式泵要大,而平衡難度比立式泵要難。所以在潛污泵中,軸承容易損壞其原因也是與軸向力大有著很大的關系。而如果安裝了副葉輪,液體作用在副葉輪上壓差力的方向是與上述兩力的合力相反的,這樣可以抵消一部分軸向力,也就起到了延長軸承壽命的作用。但是使用副葉輪密封系統也有一個缺點,那就是在副葉輪上要消耗一部分能量,一般在3%左右,但是只要設計合理,完全可以把這部分損失降低到最低限度。
二、泵的無過載設計技術的應用
在一般的離心泵中,功率總是隨著流量的增加而增加的,也就是說,功率曲線是一根隨流量增加而上升的曲線,這對泵的使用會帶來一個問題:當泵在設計工況點運行時,一般來說,泵的功率小于電機額定功率,這臺泵的使用是安全的;但是當泵揚程降低時,流量就會增加(從泵的性能曲線可以看出),功率也隨之增加。當流量超過設計工況點流量并到達一定值時,泵的輸入功率可能會超過電機額定功率而造成電機過載而燒毀。電機過載運行時要么保護系統動作使泵停止轉動;要么保護系統失靈使電機燒毀。泵的揚程低于設計工況點揚程使用的情況,在實際中也是經常會遇到的,一種情況是在泵選型時,泵的揚程選得過高,而實際使用時泵是降低揚程使用的;另一種情況是,在使用中泵的工況點不太好確定,換句話說泵的流量需要經常進行調節;還有一種情況是泵需要經常改變地點使用。這三種情況都可能使泵過載而影響泵的使用可靠性�？梢赃@么說,對于沒有全揚程特性的泵(包括排污泵),其使用范圍會受到很大程度上的限制。所謂的全揚程特性(也稱無過載特征)是指功率曲線隨流量增加而上升的速度非常緩慢,更理想的是當流量增加到某一定值時,功率不但不會再上升,反而會有所下降,也就是說功率曲線是一根有駝峰的曲線,如果這樣的話,我們只要選擇電機額定功率略超過駝峰點的功率值,那么在0流量到最大流量的整個范圍內,你無論在那一個工況點上運行,泵的功率都不會超過電機功率而使泵過載,對于具備這種性能的泵,無論是選型還是使用時,都會非常方便和可靠。另外電機功率也不需配得過大,可以節省可觀的設備費用。
建筑物內使用的排水泵有潛水排污泵、液下排水泵、立式污水泵和臥式污水泵等。由于建筑物內一般場地較小，排水量不大，排水泵可優先采用潛水排污泵和液下排水泵，其中液下排污泵一般在重要場所使用；立式污水泵和臥式污水泵要求設置隔震基礎、自灌式吸水、并占用一定的場地，故在建筑中較少使用。
排水泵的流量應按生活排水設計秒流量選定：
1、當有排水量調節時，可按生活排水最大小時流量選定。消防電梯集水池內排水泵流量不小于10L/s。 排水泵的揚程按提升高度、管道損失計算確定后，再附加一定的自由水頭。自由水頭宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不應小于0.7m/s，并不宜大于2.0m/s。 公共建筑內應以每個生活排水集水池為單元設置一臺備用泵，平時宜交互運行。地下室、設備機房、車庫沖洗地面的排水，如有兩臺及兩臺以上排水泵時可不設備用泵。
2、當集水池?zé)o法設事故排水管時，水泵應有不間斷的動力供應；
3、當能關閉排水進水管時，可不設不間斷動力供應，但應設置報警裝置。
4、當提升帶有較大雜質的污、廢水時，不同集水池內的潛水排污泵出水管不應合并排出。
5、當提升一般廢水時，可按實際情況考慮不同集水池的潛水排污泵出水管合并排出。兩臺或兩臺以上的水泵共用一條出水管時，應在每臺水泵出水管上裝設閥門和止回閥。單臺水泵排水有可能產生倒灌時，應設止回閥。不允許壓力排水關與建筑內重力排水管合并排出。
6、當潛水排污泵提升含有大塊雜物時，潛水排污泵宜帶有粉碎裝置；當提升含較多纖維物污水時，宜采用大通道潛水排污泵。
7、當電機功率大于等于7.5kW或出水口管徑大于等于DN100時，可采用水泵固定自耦裝置； 8、當潛水排污電泵電機功率小于7.5kW或出水口管徑小于DN100時，可設軟管移動式安裝。污水集水池采用潛水排污泵排水時，應設水泵固定自耦裝置，方便水泵檢修。排水泵應能自動啟停和現場手動啟停。多臺水泵可并聯交替運行，也可分段投入運行。
污水泵種類:
1.大口徑無堵塞潛水排污泵
2.帶刀自動切割布條,雜草的自動攪勻潛水排污泵
3.泵體安裝在水邊的自吸式排污泵
4.潛水排污泵-泵體可以潛入原料里
5.防腐耐磨性能良好的砂漿泵也是排污泵的一種。
排污泵概述
排污泵的使用范圍：①企業單位廢水排放。②城市污水處理廠排放系統。③地鐵、地下室、人防系統排水站。④醫院、賓館、高層建筑污水排放。⑤住宅區的污水排水站。⑥市政工程，建筑工地中稀泥漿的排放。⑦自來水廠的給水裝置。⑧養殖場污水排放及農村農田灌溉。⑨勘探礦山及水處理設備配套。⑩代替肩挑人擔，吸送河泥。
排污泵的特點①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。④該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。⑤可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。⑥浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。⑧能夠在全揚程范圍內使用，而保證電機不會過載。⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
排污泵型號分析
排污泵廣泛的應用于各種領域，排污泵具有可輸送含有堅硬固體、纖維物的液體，以及特別臟、粘和滑的液體的特點，排污泵被廣泛地被使用在礦山、造紙、印染、環保、煉油、石油、化工、農場、染化、釀酒、食品、化肥、焦化選廠、建筑、大理石廠、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水處理中。
排污泵也有很多型號，使用與各種場合使用，先來區分潛水式的和普通排污泵吧，潛水泵電機和泵一體是直接放到污水池里面的，而排污泵是安裝在地面的。
接下來按型號分析：
1)WQ型潛污泵，他們都是潛在污水里的，WQ是無堵塞排污泵的意思，與之相對的是QW型的最為普通。WQ之所以說是無堵塞是因為葉輪設計的和QW不一樣，不容易堵塞，至于是否是不銹鋼那是材質的問題，普通材質的碳鋼的，一般不能耐一些污水中含有酸堿的東西，容易腐蝕，不銹鋼就可以耐腐蝕了。
2)JYWQ自動攪勻排污泵是帶有自動將污水?dāng)嚢杈鶆蛟俪槲�，這樣保證介質密度均勻，不易堵塞，
3)WL立式排污泵就是WQ潛水無堵塞排污泵的立式安裝方式，YW是液下式潛污泵，具有液下泵的特點，AS其實也是一樣的，但是她一般是要配用膠管的。
4)ZW自吸式排污泵是屬于自吸式的排污泵，達到自吸功能他是在泵設計時通過空轉將空氣排出吸取含有空氣的介質，知道介質將泵體注滿完成自吸的。他們的結構區別不是很大，只是安裝方式不怎么一樣，然后就是葉輪直徑，電機與泵的連接方式，是否帶了自吸裝置等。
自動攪勻排污泵潛水排污泵帶有自動攪勻切割功能,用在污水較多雜質的情況下,比如有衛生紙,大便,甚至女性沖到廁所里的巾巾也能打碎，不銹鋼那些只是材質的不同延長使用壽命,功能上本質并沒區別。
1、主要控制參數
潛水排污泵選用的主要控制參數為水泵的流量、揚程、功率、效率、工作壓力、 氣蝕余量等。
2、常用型號
潛水排污泵規格型號常用的有 AS、AV、QW（WQ）、JYWQ 等系列。
3、潛水排污泵的特點
1）、采用新型密封材料與密封工藝，使泵體能長期潛入水中工作。
2）、采用大通道、具有防纏繞抗堵塞功能的葉輪，極大地擴展了它的應用范圍。
3）、采用先進的電控技術，使水泵具有過載、缺相、泄漏、超水位報警等自動保護功能和液位自動控制功能。
4）、采用移動式和自動耦合固定式安裝，能夠滿足工程建設中各種污、廢水提升場所的需要，并為水泵的維護、保養、檢修帶來極大方便。
4、適用范圍
適用于提升含有纖維狀污物、淤泥和一定粒徑的固體顆粒等的污水和廢水。
1）、國外進口、外商獨資品牌的潛水排污泵可用于帶固體顆粒（φ20～φ80mm）及各種含長纖維雜質的污、廢水抽升排放。被抽升污、廢水溫度不超過60℃（部分國外知名品牌產品可達90℃），pH值為5～9（部分國外知名品牌產品為6～13），適用于建筑單體和建筑小區工程項目使用。
2）、AS、AV采用漩渦式葉輪，適合于泵送含固體顆粒的污水；QW（WQ）、JYWQ系列采用流道式葉輪，適合泵送纖維狀污物、淤泥等污水和廢水；AS、AV、QW（WQ）系列及國外品牌普通型潛水排污泵適用于停留時間較短、沉淀物較少的污、廢水抽升；JYWQ系列自動攪勻潛水排污泵及可用于對泵坑底部的雜質進行一定程度的攪拌。
5、潛水排污泵的設計選用要點
1）、必須選用嚴格按照國際ISO 9906或國內現行有關標準制造生產，并經過權威機構綜合性能測試認定合格的潛水排污泵品牌。
2）、根據用戶需要提升排出的污（廢）水水量、水質及污水池（集水井）設置位置，合理確定潛水排污泵需要的流量和揚程，確定泵的規格。
3）、根據污、廢水特性，決定選用泵的種類，是否需要采用切割研磨，是選用漩渦式葉輪還是流道式葉輪，是單流道還是雙流道（同樣條件下，單流道比雙流道的抗堵塞性能要好）。
4）、選用時應了解潛水排污泵在正常使用條件下的平均無故障工作時間、機械密封壽命、軸承額定壽命、電機設計壽命、電機絕緣等級、電機應該能承受每小時起停次數等。
5）、潛水排污泵應有漏電保護裝置和過熱或過載保護裝置，有密封泄漏監控裝置和可靠的接地裝置。
6）、建筑物室外污水池可安裝非密閉井蓋，不設通氣管。室內污水池（集水井）宜安裝密閉井蓋，設置通氣管。密閉井蓋材質有鑄鋁、灰口鑄鐵和球墨鑄鐵三種。
7）、潛水排污泵若用于抽升腐蝕性廢水時，泵體應選用不銹鋼等耐腐蝕材質。
8）、地下室潛水排污泵宜設雙電源。
9）、當有多個品牌產品可供選擇時，宜針對潛水排污泵主要部件材質、加工精度、設備外觀、過流部件必備功能（大通道、防纏繞、抗堵塞等）及附加功能（長纖維切割撕裂、自動攪勻防止污物沉淀板結等）、供應商承諾無故障使用年限、售后服務、報價等諸方面進行綜合比較，擇優采用。
10）、潛水排污泵成套件（控制柜、液位開關、自動耦合裝置等）應由供應商統一供貨；易損件宜隨機提供備品；選購件（管路閥門、管道配件等）可與主體安裝工程水暖器材統一采購，也可要求水泵供應商代購。
7、執行標準
1）、產品標準
國內廠家按下列國家標準或行業標準進行制造和產品性能測試
《潛水排污泵》 CJ/T 3038–95
《小型潛水電泵》 JB/T 8092–96
《潛水排污泵》（認定技術條件） HCRJ 033–1998
《離心式潛污泵》 JB/T 8857–2000
《污水污物潛水電泵》 JB/T 5118–2001
《潛水電泵試驗方法》 GB/T 12785–2002
外商獨資企業產品和國外進口產品一般執行下列標準
《機械標準》 EN ISO 12100
《電磁適應性標準》 EN 61000–6–2、3
《測試標準》 EN ISO 9906
2）、工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
3）、相關標準圖
01S305《小型潛水排污泵選用及安裝》
6、施工、安裝要點
1）、AS、AV、QW（WQ）、JYWQ各種系列及國外品牌潛水排污泵均有移動式安裝和固定式安裝兩種基本形式�？砂凑諊医ㄖ䴓藴试O(shè)計圖集01S305《小型潛水排污泵選用及安裝》選用。其中軟管連接移動式安裝僅限于電機功率N≤7.5kW的潛水排污泵及排出管口徑DN≤100mm的場合。
2）、潛水排污泵采用液位自動控制裝置進行自動控制。液位自動控制裝置的種類除浮球式液位開關以外，如污水中不含或只含少量懸浮雜質，也可選用投入式壓力傳感器及配套二次儀表。安裝在污水池（集水井）內的液位自動控制裝置應盡可能遠離進水口。
3）、單臺潛水排污泵重量大于80kg的室內污水池（集水井）檢修孔上方樓板或梁上應預埋吊鉤，供安裝和檢修時提升潛水排污泵用。
4）、根據現行有關《規范》的規定，除移動式安裝軟管連接部位采用織物增強橡膠軟管外，潛水排污泵排出管管材可采用硬質給水塑料管、離心鑄造球墨鑄鐵給水管、鋼管、鋼塑復合管等。管材和管件的承壓能力不應小于0.6MPa。
5）、用于建筑物消防電梯集水坑的潛水排污泵安裝方式，應采用兩臺硬管連接固定式或兩臺固定自耦式，且集水坑有效容積不小于2.0m3，潛水排污泵額定流量不小于36m3/h。
6）、在潛水排污泵排出管路上應設置控制閥門、止回閥、可曲撓橡膠管接頭和壓力表。國家建筑標準設計圖集01S305《小型潛水排污泵選用及安裝》中控制閥門推薦采用閘閥，也可根據需要采用蝶閥；止回閥推薦采用球形污水止回閥。
潛水排污泵的發展方向
潛水排污泵因其安裝簡單、占地面積小、維護方便、無噪聲等優點，在工程中廣泛用于市政工程、工廠、商業、醫院、賓館、住宅區等的污水排放。目前中國國內的潛水排污泵主要由國內的生產廠家生產和制造，少部分的產品由國外進口。市場前景十分廣闊。但由于潛水排污泵的可靠性方面有待加強，所以，提高其產品的技術含量是廠商今后發展的主要方向。
潛水排污泵存在的問題
潛污泵為立式布置，泵與電動機同軸，這樣就使得轉動部件的重量與葉輪承受的水壓方向向同；其次，潛污泵是在液下使用，輸送的污水介質中含有雜質、淤泥等物質；第三，潛污泵屬于離心泵的一種，在其運行時，功率總是隨著流量的增加而增加，當流量超過設計流量并達到一定值時，電機就會因過載而燒毀。
以上些問題都會不同程度的影響潛水排污泵的使用壽命。
潛水排污泵的發展方向
針對潛污泵存在的問題，有些國內的生產廠家把精力放在了開發泵的保護系統上：在水泵運行發生異常時自動報警或者切斷電源。雖然這種辦法可以起到一定的效果，而且這種保護也是有必要的，但這并不是解決問題的根本方法，我們還要把重點放在提高水泵的性能上，把問題從根本上解決。
除此之外，產品的開發還要充分的考慮到環境問題，讓研發的產品都更節能、環保。
|
